Music Box 1.2

File-név: MBOX.COM Program neve: Enterprise Music Box 1.2

Gyányi Sándor - 1991 Zeneszerkesztő

A program 3 csatornás zene szerkesztését teszi lehetővé az ENTERPRISE számítógépen (a zajcsatornát nem kezeli). A gép beépített hanggenerátorát használja, 1/50-ed másodperces megszakítással dolgozva. A kész zene gépi kódú programként is felhasználható, ily módon saját programok zenekísérete is megoldható. A szerkesztő használható lemezről és kazettáról egyaránt, használata az ablaktechnikán alapszik, vagyis a kiválasztott opcióra elég rávinni a kurzort, majd a tűzgombbal elindítani a végrehajtást.

A szerkesztés módja:
A program hangterjedelme 8 oktávot fog át, minden oktáv 12 félhangra van felosztva. Ezek jelölése: C, C#, D, D#, E, F, F#, G, G#, A, A#, H. Az oktávot egy szám jelöli, 1 a legmélyebb, 8 a legmagasabb oktáv. A hanghosszokat harminckettedekben kell megadni. Maximális hanghossz a 32 (egész hang). Pl. a 16-odot: 02-ként kell jelölni. Ezek természetesen csak hosszúságarányok. Az, hogy a valóságban milyen hosszú lesz a hang, függ a sebességtől (RATE). A szünetet a "ZZ" jelöli. Lehetőség van az egész hangnál hosszabb hang generálására is több hang összekapcsolásával. Alapvetően 3 csatornát kezel a program, de bármelyik csatornán megszólaltatható zaj is.

A program struktúrája: Egy blokkban több zene is szerkeszthető. Minden zenében vannak ismétlődések, visszatérő elemek. Hogy egy részletet minél kevesebbszer kelljen beírni, a program motívumokkal dolgozik. Maximum 255 darab motívumot képes tarolni, egy motívum 500 hangból állhat. Külön megszerkeszthetjük a motívumokat hangonként, majd meghatározhatjuk a motívumok lejátszási sorrendjét. A listában egy motívum többször is szerepelhet. A képernyő 5 fő részre tagozódik: Főmenü: A fontosabb szerkesztési funkciók vannak feltüntetve. CHAN-1: Az első csatorna motívumainak ablaka. CHAN-2: A második csatorna motívumainak ablaka. CHAN-3: A harmadik csatorna motívumainak ablaka. A bal alsó sarokban lévő ablak a szerkesztésre kijelölt motívumot tartalmazza. VOICE TYPE: Az aktuális hang típusleírója.

A motívumablakban az egymás alatt szereplő motívumok egymás után kerülnek lejátszásra. Definiálásuk módja: vigyük a kurzort a kívánt pozícióba, majd nyomjuk meg a tűzgombot. Ekkor beírhatunk egy 8 karakter hosszú azonosítót.
Amennyiben ez egy nem definiált motívumnév, kiíródik melle egy "*" karakter, majd folytathatjuk tovább a beírást. Kilépni az "ESC" billentyűvel lehet. A lista 255 db bejegyzést tartalmazhat. Ha az ablak jobb szélére visszük a kurzort, majd megnyomjuk a tűzgombot, egy balra mutató nyíl jelenik meg. Ezzel kijelöltük az adott sort. Ennek szerepéről később.

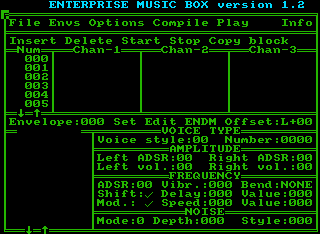

A főmenü:
A következő menüpontokat tartalmazza: FILE, ENVS, OPTIONS, COMPILE, PLAY, INFO

A FILE almenü.
A file-kezelést teszi lehetővé. Újabb almenüt kapunk, amely az alábbi pontokat tartalmazza:
LOAD TUNE
LOAD ENV.
SAVE TUNE
SAVE ENV.
NEW
CHG PATH
SETUP
COMMANDS

• LOAD TUNE almenü:
  Kész zenék betöltését teszi lehetővé. A zeneket a háttértárolón egy ".TUN" kiterjesztés jelöli. Ezenkívül egy elérési ösvényt is nyilvántart. Betöltéskor választhatunk: be akarjuk írni a nevet, vagy (csak lemezes rendszer eseten!) választani akarunk a file-nevek közül. A "Select file" esetén kiírja lemezdirectory-t, majd a kívánt file kiválasztása után a "Load" pontot választva betölti a zenét. A másik pont választásakor ("Type filename") kézzel kell beírni a nevet. A rendszer mindenkeppen a név elé másolja az elérési ösvényt és ".TUN" kiterjesztést illeszt a végére.
• LOAD ENV almenü:
  Kész burkolok betöltését teszi lehetővé az előző módon. A file kiterjesztése az ".ENV".
• SAVE TUNE almenü:
  Zene kimentése. Meg kell adni a nevet, majd a program kimenti a zenét. Lemezes rendszer esetén, amennyiben már van ilyen nevű file, megerősítést var (OVERWRITE).
• SAVE ENV. almenü:
  Burkolók kimentése az előző módon.
• NEW almenü:
  Törli a munkaterületet. Megerősítést var ("Are you sure?").
• CHG PATH almenü:
  Az elérési ösvényeket lehet beállítani. A zenek (TUNE PATH) illetve a burkolok (ENV. PATH) ösvényét lehet külön-külön beállítani. Alapértelmezés:
  TUNE PATH: A:TUNES\
  ENV. PATH: A:ENVELOPE\
• SETUP almenü:
  Kimenti az elérési ösvényeket "SETUP.MB" néven. Betöltés illetve RESET után a program beolvassa ezt, így a kívánt módon inicializálódik.
• COMMANDS almenü:
  EXOS parancsok bevitelét teszi lehetővé. Kiszállás: "ESC" billentyű.

Az ENVS almenü

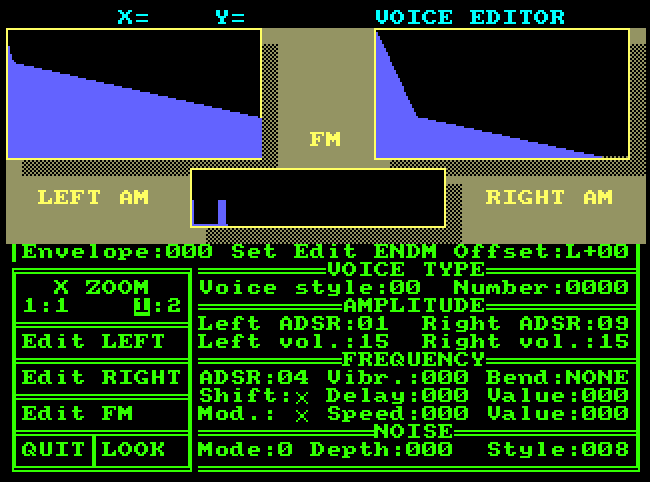

A hang típusának beállítását, a burkolok definiálását segíti. Ekkor a képernyő felső felében nyílik egy grafikus ablak, amely ábrázolja a bal és a jobb csatorna amplitudo vezérlését, valamint a frekvencia vezérlést. A bal alsó sarokban megjelenik egy újabb menü. Ennek pontjai:

• ENVELOPE: Lehívhatunk vele egy hangtípust. Max. 47 definiálható.
• X ZOOM 1:1 1:2: Ezzel lehet az amplitudokijelzés vízszintes léptékét beállítani. 1:1 esetén 128, 1:2 eseten 256 időegység látható a vízszintes tengelyen. (1/50 másodpercekben!)
• EDIT LEFT: A bal oldali burkoló definiálása. Először a kezdőérteket kell beállítani, ezután a grafikus kurzort kell a kívánt értékre mozgatni, majd a tűzgombbal definiálni a fázist. Maximálisan 87 fázisból állhat a burkoló.
• EDIT RIGHT: A jobb oldali burkoló definiálása az imént megismert módon.
• EDIT FM: A frekvenciaburkoló beállítása. Egy "Y" irányú lépés fél hang magasság eltérést jelent. A sorozat végét egy "---" jel jelzi (a 0 után következik), ekkor a sorozat lejátszása után elölről kezdődik, illetve az "END" eseten (a "---" után következik) a sorozat utolsó elemet tartja. Valamennyi előzőkben ismert módban az "ENTER" billentyűvel lehet befejezni a szerkesztést.
• LOOK: A beállított ENVELOPE-t lehet megnézni vele.
• QUIT: Kiszáll a burkolódefiniálás üzemmódból.

Az OPTIONS almenü:
Egy újabb almenüt nyit:
TUNE
RATE
CHAN-1
CHAN-2
CHAN-3
START1:000
START2:000
START3:000
RESTART
SPEAKER

• A TUNE utáni szám jelöli az aktuális zenét, ez a fel és le nyíllal növelhető ill. csökkenthető. Amennyiben még nem definiált zenét választunk, a program megkérdezi, hogy definiálja-e. (CREATE=létrehozza, IGNORE=nem).
• A RATE utáni szám adja meg a zene sebességet. Minél kisebb, annál gyorsabb a zene. Ezzel az 1/32-ed hosszúságú hang idejét adjuk meg tized megszakítási időegységben. Tehát pl. a 21-es hossz eseten 2.1*1/50 másodpercig tart.
• A CHAN-x után egy pipa ill. "x" jelzi a csatorna be- illetve kikapcsolt állapotát.
• A START1, 2, 3 utáni szám azt jelzi, hogy azon a csatornán hányadik motívumtól kezdje el lejátszani a zenét.
• A RESTART után egy újabb menüben beállíthatjuk, hogy a zene egyszeri lejátszása után melyik helyről induljon újra a zene. Így lehetőség van egy bevezető rész után folyamatos zene írására is.
• A SPEAKER után hasonló módon van megadva a belső hangszóró állapota.

A COMPILE almenü:
A megszerkesztett zené(k) gépi kódú programmá történő lefordítását teszi lehetővé. Először egy fordítási címet kér, ezt hexadecimálisan kell megadni. Ezután egy nevet kér, majd kimenti a programot. A program maximális hossza 16kbyte lehet. Ekkor létrejön egy gépi kódú program. Három belépési pontot tartalmaz: Az első a báziscímen van. Ezt egy
LD A,x
CALL yyyy
utasítással kell meghívni, ahol "x" 0 és a maximális zeneszám között lehet. Ezzel kiválasztjuk a lejátszani kívánt zenét. A hívás idejére a megszakítást tiltani kell.
A második belépési pont a megszakításrutin, a baziscim+3-on. Gondoskodni kell róla, hogy minden 1/50-ed másodpercben ráadódjon a vezérlés. Megváltoztatja az AF,BC,DE,HL,IX,IY regiszterek értékét.
A harmadik pont a zene kikapcsolása. (A baziscim+6-on.)
Ezzel az opcióval készíthetjük el saját programjaink zenekíséretét. A lefordított zenét könnyedén felhasználhatjuk a programhoz készített MUSIC BOX PLAYER lejátszó program segítségével. Használatát később részletesen ismertetjük.

A PLAY almenü:

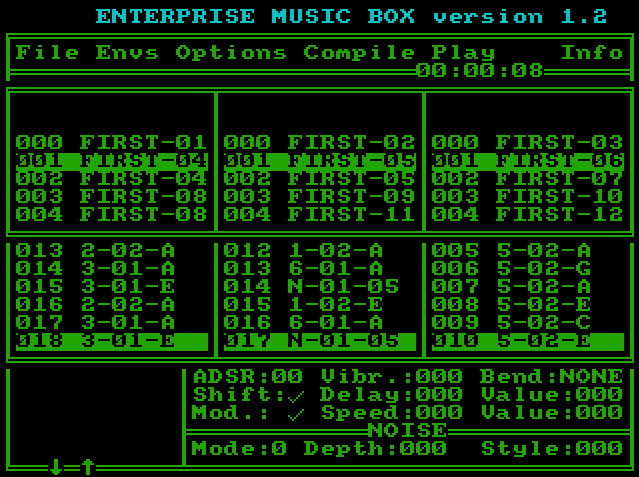

Lejásza az aktuális zenét. Lejátszás közben látható a csatornák motívumlistája, valamint a lejátszott hangok listája.

Az INFO almenü:
Kiírja a szabad memória nagyságát byte egységben, valamint a copyright szöveget. (CREDIT) Lehetőség van a zeneblokknak nevet adni (TITLE) Ekkor 32 karakter hosszan lehet beírni a zene nevét, majd 32 karakter hosszan a zeneszerző nevét.

A főmenü alatt vannak a blokk utasítások. Ezek:

• INSERT: A megjelölt pozícióba beszúr egy üres helyet. Motívumok eseten ez egy üres sor, hangok eseten egy "1-01-C" hang.
• DELETE: Törli a megjelölt pozícióban lévő elemet (ELEMENT) illetve a kijelölt blokkot (BLOCK).
• START: A megjelölt pozícióba tesz egy "blokk eleje" jelet (lefelé mutató nyíl).
• STOP: A megjelölt pozícióba tesz egy "blokk vége" jelet.
• COPY: A megjelölt helyre másolja a blokkot. Eközben felülírást végez!

A megjelölés lehet a három csatorna ablakában, illetve a hangok listájában is. Másolás csak az azonos típusú ablakokban lehetséges.

A képernyő közepén vannak a hangszerkesztést segítő menüpontok:

• SET: A megjelölt motívumot lehívja a hangok ablakába, így szerkeszthetővé válik.
• ENDM: A megjelölt hanghelyre tesz egy "END MUS" jelzést. Ezen a helyen a lejátszó program befejezi a zene lejátszást, egyébkent elölről kezdi.
• EDIT: A szerkesztési opciók beállítása. A hangokat o-hh-mm alakban ábrázolja a program, ahol:
  • o - a hang oktávszáma 1 és 8 között. Itt lehet még "N" betű, ha a hang egy zajeffekt illetve "C" betű, ha több hangot fűzünk össze.
  • hh - a hang hossza 01 és 32 között
  • pp a hang magassága illetve "N" oktáv eseten a zaj mélysége decimálisan.

A motívum végét egy "END PAT" jelzi. Szerkesztés eseten ezt az "E" betű lenyomásával lehet elérni.
Opciók (átkapcsolhatók):

• EDIT OCTAVE - kikapcsolt állapota eseten az oktávmezőt átugorja a szerkesztő
• EDIT RHYTM - kikapcsolt állapota eseten a hosszmezőt átugorja a szerkesztő
• EDIT PITCH - kikapcsolt állapota eseten a magasságmezőt átugorja
• SET TYPE - bekapcsolt állapota eseten a hang típusát a kijelzett értékekre írja.
• PIANO KEYS - bekapcsolt állapota eseten a "XCVBNM," és a "DFHJK" billentyűkkel, mint egy zongorával lehet beírni a hang magasságát, egyébként a hagyományos módon.
• AUTO PLAY - bekapcsolt állapota eseten minden beírt hangot automatikusan lejátszik.
• CHG IN BLK blokk-kijelölés eseten, ha a hangtípus állítás a blokkon belül volt, a blokk végéig bejegyzi a változtatásokat.
• NEW TYPE - A VOICE TYPE mezőben látható adatokat írja be az éppen szerkesztett motívum valamennyi hangjának típusmezőjébe.
• TRANSPOSE - A kijelölt zenerészletet transzponálja, vagyis más hangrendbe helyezi. Először egy táblázatban kell megadni a hangok változási listáját, majd a "TRANSPOSE" feliratot választva az érvényességi határt. ("BLOCK": a kijelölt blokkon belül, "WHOLE" a teljes motívumot.)

A hangokat szerkeszteni úgy lehet, hogy a kívánt sorba visszük a kurzort, majd megnyomjuk a tűzgombot. Kilépni az "ESC" billentyűvel lehet. Ha szerkesztés közben az "I" billentyűt nyomjuk le, a státuszsorba kiíródik a motívum hossza harminckettedekben. Ez a szinkronizációhoz szükséges.
Hasonló módon az "S" billentyű lenyomásával lehetőség van szerkesztés közben ENVELOPE-t változtatni, nem kell kiszállni a szerkesztés üzemmódból.
Az "R" (Rate) billentyű lenyomásával átállíthatjuk a zene sebességét. Pl. az "R35"+ENTER billentyűsorozattal ugyanazt érjük el, mintha az OPTIONS almenüben állítottuk volna át a sebességet. Minden pattern csak egy sebességállítást tartalmazhat, és ez vonatkozik mindhárom csatornára. A sebesség a pattern lejátszásának legelején változik meg. Ha a sebességet a patternen belül 10-nél kisebbre vesszük, a rendszer úgy értelmezi, hogy nem történt sebességváltozás.
Ha mindhárom mező javítása ki van kapcsolva, akkor csak a magasságmezőt szerkesztjük, az oktávszám az 1-8 billentyűkkel, a hang hossza a billentyű lenyomásának idejével állítható be. (STEP BY STEP üzemmód).
A funkcióbillentyűk konstansokra vannak programozva:

F1 "01" - harmincketted
F2 "02" - tizenhatod
F3 "04" - nyolcad
F4 "08" - negyed
F5 "16" - fel
F6 "32" - egész
F7 "12" - nyújtott negyed
F8 "28"

A leggyakrabban előforduló hosszúságértékek.

SHIFT+F1 "S000"
SHIFT+F2 "S001"
SHIFT+F3 "S002"
SHIFT+F4 "S003"
SHIFT+F5 "S004"
SHIFT+F6 "S005"
SHIFT+F7 "S006"
SHIFT+F8 "S007"

Vagyis egy billentyűleütéssel meg lehet változtatni a burkolókat.
A jobb alsó ablakokban állíthatók be a hangok jellemzői. Ezek:

A VOICE TYPE ablak:

• VOICE STYLE: a hang stílusa (hasonlatos a BASIC "STYLE" parancsával)

Az AMPLITUDE ablak:

• LEFT ADSR: a bal oldali amplitudoburkoló száma (0-15)
• RIGHT ADSR: a jobb oldali amplitudoburkoló száma (0-15)
• LEFT VOL: a bal oldali hangerőértek (0-15)
• RIGHT VOL: a jobb oldali hangerőérték (0-15)
  A lejátszó a valós hangerőt a VOL és a burkoló aktuális értékének interpolálásával állítja be.

A FREQUENCY ablak:

• FREQUENCY ADSR: a frekvenciaburkoló száma (0-15)
• VIBR: vibrato érték. Ezzel rezegteti a hangmagasságot (regiszterérték)
• BEND: hajlítás iránya. Lejátszáskor 32-ed hangonként egy felhanggal hajlítja a hangot.
• SHIFT: frekvencia változtatás be- ill. kikapcsolása. A DELAY idő eltelte után a VALUE értekkel kezdi változtatni a frekvenciát. (Elektromos dob effektek)
• MOD: a háromszög-moduláció be- ill. kikapcsolása. A VALUE a SPEED-nek egész számú többszöröse kell hogy legyen!

A NOISE ablak:

• NOISE MODE: a hang és a zaj keverési módját határozza meg (0-7)
• DEPTH: a zaj mélysége
• STYLE: a zaj stílusa.
  MODE 0: nem szól zaj, csak a hang
  MODE 1: csak a zaj szól, hang nem
  MODE 2: csak zaj szol, de vonatkozik rá az FM ADSR
  MODE 3: a hang és a beállított mélységű zaj váltakozik
  MODE 4: állandó mélységű zaj rövid ideig, utána a hang
  MODE 5: a beállított mélységű zaj rövid ideig, utána a hang
  MODE 6: tiszta hang szól, állandó mélységű zaj szaggatva szól
  MODE 7: tiszta hang és állandó mélységű zaj egyszerre szól

Célszerű a demo-zenéket tanulmányozni, könnyebbe válik a program megértése.

Aki szereti a zenét az bizonyára ismeri és használja a MUSIC BOX zeneszerkesztő programot, amelyet Gyányi Sándor írt 1991-ben. E kiváló program nagyon jó tulajdonságokkal rendelkezik. Könnyen szerkeszthetünk vele jobbnál jobb zenéket. A programról már olvashattunk az újság hasábjain. Most egy olyan segédprogram készült a MUSIC BOX-hoz, amellyel a megírt zenéket saját programjainkban is használhatjuk. De ha esetleg a felhasználó Basic programozás közben akar zenét hallgatni ezt is megteheti. Ez a program egy rendszerbővítő, amelyet Zozosoft írt 1993-ban. A lényege, hogy a MUSIC BOX-ban írt zenét a COMPILE menüpontban 4000h-ra lefordítjuk. Következő lépésként betöltjük az MBP rendszerbővítőt, majd kiadjuk az :MBP fájlnév parancsot. (A fájlnévnek azt adjuk meg, amit a MUSIC BOX-ban adtunk a fordításnál. A fájlnevet idézőjelek nélkül kell beírni!) Ezután a :PLAY paranccsal elindul a zene. Ezalatt bármit csinálhatunk: rajzolhatunk, programozhatunk stb.
